Dlaczego materiały pomocnicze mają kluczowe znaczenie dla systemów rurociągów?

W przemysłowych systemach rurowych, Seria materiałów pomocniczych nie są opcjonalnymi akcesoriami, ale podstawowymi komponentami zapewniającymi integralność uszczelnienia systemu, stabilność i długoterminową niezawodność. Od uszczelek kołnierzowych i elastycznych złączy po obejmy rurowe, dysze i łączniki mechaniczne – te materiały pomocnicze bezpośrednio wpływają na nośność rurociągu pod ciśnieniem, kompatybilność z mediami i cykle konserwacji. Według danych praktyki inżynierskiej, około 80% przypadków wycieków z rurociągów wynika z niewłaściwego doboru materiałów pomocniczych lub nieprawidłowej instalacji , a nie wady samego głównego materiału rurociągu. Dlatego też naukowa konfiguracja serii materiałów pomocniczych jest głównym krokiem w zapewnieniu bezpiecznego działania przemysłowych systemów rurociągów w procesach chemicznych, uzdatnianiu wody, produkcji farmaceutycznej i pokrewnych zastosowaniach.

Seria uszczelek kołnierzowych: pierwsza linia obrony systemów uszczelniających

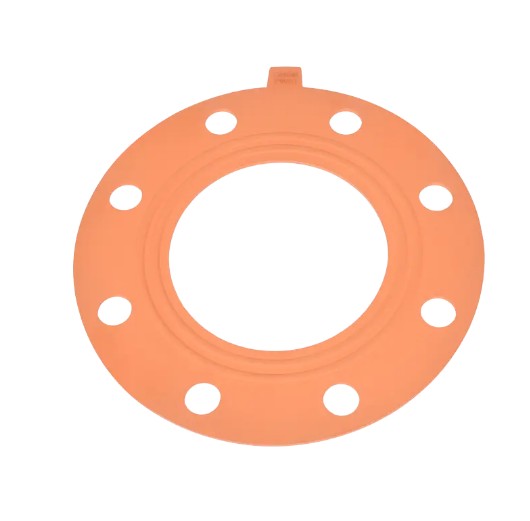

Uszczelki kołnierzowe są krytycznymi elementami uszczelniającymi złącza rurociągów, które zapobiegają wyciekom mediów. W zależności od składu materiału i warunków pracy, popularne typy uszczelek kołnierzy obejmują EPDM (monomer etylenowo-propylenowo-dienowy), FPM (kauczuk fluorowęglowy) i uszczelki kompozytowe EPDM-PTFE, każdy odpowiedni do różnych zakresów temperatur i środowisk chemicznych.

Porównanie wydajności głównych materiałów uszczelek

System specyfikacji i podstawy doboru

System specyfikacji uszczelek kołnierzy jest zgodny ze standardami średnic nominalnych (DN), obejmującymi wspólne specyfikacje DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , obejmujące wiele zastosowań od niskiego do wysokiego ciśnienia. Selekcja powinna koncentrować się na trzech następujących wymiarach:

• Kompatybilność z mediami: Przy transporcie silnych kwasów lub zasad preferowane są uszczelki kompozytowe PTFE; w przypadku standardowych systemów wodnych można zastosować uszczelki EPDM w celu zmniejszenia kosztów.
• Dopasowanie temperatury i ciśnienia: Gdy temperatura robocza przekracza 150°C lub ciśnienie przekracza PN16, należy wybrać uszczelki FPM lub spiralnie zwijane metalowe, aby zapobiec starzeniu się i uszkodzeniu gumy.
• Konfiguracja czoła kołnierza: Kołnierze z podwyższoną powierzchnią czołową (RF) pasują do uszczelek płaskich, natomiast kołnierze męskie i żeńskie (MFM) wymagają uszczelek z pierścieniem ustalającym, aby zapobiec niewspółosiowości instalacji.

Seria elastycznych złączy: kluczowe komponenty pochłaniające wibracje i przemieszczenia termiczne

Pomiędzy urządzeniami pompowymi a systemami rurociągów elastyczne złącza pełnią kluczową funkcję polegającą na pochłanianiu wibracji mechanicznych i kompensowaniu rozszerzalności i kurczenia cieplnego. Elastyczne złącza kołnierzowe PPH (homopolimer polipropylenowy), charakteryzujące się doskonałą odpornością chemiczną, stały się standardowymi konfiguracjami dla systemów rurociągów chemicznych.

Różnice w zastosowaniach między koncentrycznymi i mimośrodowymi złączami elastycznymi

Koncentryczne złącza elastyczne kołnierzowe nadają się do prostych połączeń rur o jednakowych średnicach, skutecznie amortyzując przemieszczenie osiowe 10-15mm . Z drugiej strony, mimośrodowe złącza elastyczne z kołnierzem redukcyjnym są stosowane do przejść między rurami o różnych średnicach, o wspólnych specyfikacjach, takich jak D40×32, D50×32, D50×40, D63×32, D63×40 , zachowując elastyczną funkcjonalność buforowania przy jednoczesnym osiągnięciu przejść średnicowych.

Zalety techniczne złączy elastycznych PPH

• Odporność na korozję chemiczną: Materiał PPH może wytrzymać większość mediów chemicznych w zakresie pH 1-14, nadaje się do wytrawiania, galwanizacji, oczyszczania ścieków i innych wysoce korozyjnych środowisk.
• Wydajność temperaturowa: Temperatura pracy ciągłej do 100°C, z tolerancją krótkotrwałą do 110°C, spełniająca ogólne wymagania przemysłowe dotyczące transportu gorących płynów.
• Wytrzymałość mechaniczna: Wytrzymałość na rozciąganie 25 MPa i granica plastyczności 22 MPa, zapewniająca brak pęknięcia lub odkształcenia w testach hydrostatycznych przy ciśnieniu 1,5-krotności znamionowym.
• Żywotność: W standardowych warunkach pracy złącza elastyczne PPH projektowane są na okres użytkowania przekraczający 50 lat, co znacznie zmniejsza częstotliwość konserwacji systemu.

Seria obejm do rur i złączek mechanicznych: podstawowe wsparcie w zakresie mocowania rurociągów i konserwacji sprzętu

Obejmy rurowe są niezbędnym elementem mocującym przy montażu rurociągów, służącym do ograniczenia przemieszczeń rurociągu, równomiernego rozłożenia sił podporowych oraz zapobiegania kołysaniom rurociągu na skutek uderzenia cieczy. Obejmy rurowe PPH mają tę samą odporność chemiczną co sam korpus rury, co pozwala uniknąć problemów związanych z korozją elektrochemiczną, powszechnie spotykanych w przypadku opasek metalowych.

Specyfikacje obejm rurowych i nośność

Seria obejm do rur obejmuje pełny zakres średnic od DN15 (D20) do DN50 (D63) , posiadające konstrukcję zatrzaskową lub śrubową. Biorąc za przykład obejmę rurową DN32, jej standardowa nośność wynosi nie mniej niż 500N , wytrzymujące dynamiczne siły uderzenia powstające, gdy wewnętrzna prędkość przepływu płynu osiąga 4,5 m/s. W scenariuszach instalacji równoległej rurociągu wielowarstwowego zaleca się strategię ułożenia warstwowego, z zachowaniem odstępów między warstwami na poziomie ≥150mm w celu ułatwienia czynności konserwacyjnych.

Wartość funkcjonalna złączek mechanicznych

Uchwyty i okucia serii zawiasów są używane głównie do otwierania mechanizmów w obudowach urządzeń i pokrywach portów inspekcyjnych. Zawiasy o dużej wytrzymałości, wykonane z PP wzmocnionego włóknem szklanym, zapewniają nośność pojedynczego elementu wynoszącą 80-120kg , odpowiednie do zastosowań często otwieranych/zamykanych, takich jak duże urządzenia filtracyjne i włazy reaktorów. Małe zawiasy nadają się do zastosowań z niewielkim obciążeniem, takich jak skrzynki przyrządowe i szafy sterownicze, ze standardowym rozstawem otworów montażowych wynoszącym 25mm×40mm , kompatybilne ze standardowymi wymiarami wycięć z blachy.

Seria dysz spiralnych: podstawowe elementy zapewniające efektywne przenoszenie i rozprowadzanie masy

Dysze spiralne przekształcają ciecz w strumienie o pustym stożku lub pełnym stożku dzięki unikalnej konstrukcji spiralnego prowadnicy przepływu, szeroko stosowanej w płuczkach gazowych, systemach chłodzenia, instalacjach tryskaczowych przeciwpożarowych i wieżach reakcji chemicznej. Ich najbardziej zauważalną cechą jest wyjątkowa zdolność zapobiegania zatykaniu , o średnicy kanałów przepływowych do 3 razy większej niż średnica wylotu dyszy, dzięki czemu nadają się do systemów wody obiegowej zawierającej zawieszone cząstki.

System parametrów technicznych dysz spiralnych

Dopasowanie materiału dyszy i warunków pracy

Korpusy dysz spiralnych są zwykle wykonane z PPH lub polipropylenu wzmocnionego włóknem szklanym, z wkładkami ceramicznymi lub ze stali nierdzewnej 316L w rdzeniu dyszy. W instalacjach odsiarczania gazów spalinowych (FGD), gdzie dochodzi do zawartości substancji stałych w zawiesinie 15%-20% należy dobrać dysze spiralne pełnoprzepływowe o niezmniejszonej średnicy, zapewniające minimalną średnicę przelotu ≥15 mm. W półprzewodnikowych systemach wody ultraczystej wymagane są dysze PTFE, aby zawartość jonów ekstrahowalnych utrzymywała się na niższym poziomie 0,1 ppb .

Seria kolorowych złączek: praktyczne rozwiązania do zarządzania identyfikacją i wizualizacji systemu

Kolorowe łączniki rurowe wykorzystują różne kolory do rozróżnienia typów mediów lub przepływów procesów, co stanowi skuteczny sposób poprawy efektywności zarządzania systemem rurociągów. W dużych instalacjach przemysłowych ujednolicone kodowanie kolorami może skrócić czas reakcji na konserwację 30%-40% i znacząco zmniejszają ryzyko nieprawidłowego działania.

Zalecane przemysłowe standardy kodowania kolorami

• Zielony: Woda chłodząca procesowa, systemy wody obiegowej
• Niebieski: Sprężone powietrze, systemy powietrza przyrządowego
• Żółty: Rurociągi dostaw chemii, mediów kwaśnych i zasadowych
• Czerwony: Instalacje wodne przeciwpożarowe, parowe wysokotemperaturowe
• Szary/Czarny: Systemy odwadniające, oczyszczające spaliny
• Biały/przezroczysty: Woda ultraczysta, media dopuszczone do kontaktu z żywnością

Podstawowym materiałem kolorowych kształtek pozostaje standardowy PPH, którego kolory są wprowadzane do warstwy wierzchniej w procesach współwytłaczania lub formowania wtryskowego, zazwyczaj o grubości 0,5-1,0 mm , bez wpływu na wytrzymałość korpusu armatury i odporność chemiczną. Należy zauważyć, że na obszarach o silnym zewnętrznym narażeniu na promieniowanie UV należy wybrać przedmieszkę kolorową stabilizowaną promieniami UV, aby zapobiec blaknięciu kolorów, które mogłoby obniżyć skuteczność identyfikacji.

Strategia integracji i selekcji systemów

Wybór Seria materiałów pomocniczych nie należy przeprowadzać oddzielnie, ale projektować w koordynacji z głównym systemem rurociągów. Poniżej przedstawiono sprawdzone strategie selekcji z praktyki inżynierskiej:

Metoda analizy całkowitego kosztu cyklu życia

Porównując rozwiązania materiałów pomocniczych, nie należy ograniczać się wyłącznie do początkowych kosztów zakupu; należy obliczyć całkowity koszt cyklu życia (LCC). Biorąc za przykład rurociągi chemiczne DN50, chociaż początkowy koszt uszczelek kompozytowych EPDM-PTFE wynosi około 40% wyższy niż standardowe uszczelki EPDM, w warunkach pracy silnie korozyjnej, cykl ich wymiany wydłuża się od 6 miesięcy do ponad 3 lat, redukując kompleksowe koszty utrzymania o ponad 60% .

Weryfikacja macierzy zgodności

Ustalenie macierzy zgodności nośnika i materiału jest kluczowym krokiem w uniknięciu błędów w wyborze. Na przykład podczas transportu wybielacza zawierającego chlor (stężenie podchlorynu sodu > 10%) uszczelki EPDM ulegają szybkiemu starzeniu i pękaniu, w związku z czym wymagają zamiast tego materiałów PTFE lub FPM. W instalacjach ciepłej wody o temperaturze powyżej 80°C współczynnik kompresji FPM (<15%) jest znacznie lepszy niż EPDM (>25%), zapewniając długoterminową niezawodność uszczelnienia.

Standaryzacja i optymalizacja zapasów

Zaleca się standaryzację specyfikacji materiałów pomocniczych do czterech średnic podstawowych: DN15, DN25, DN50, DN100 —obejmuje ponad 80% scenariuszy zastosowań. Zmniejszając różnorodność specyfikacji, można obniżyć koszty zapasów części zamiennych 35%-50% , przy jednoczesnym skróceniu czasu mobilizacji materiału podczas napraw awaryjnych. W przypadku niestandardowych wymagań w specjalnych warunkach pracy zaleca się zarezerwowanie a 10%-15% współczynnik dostosowania zapewniający elastyczność w projektowaniu systemu.
