Przewodnik po trójnikach 4-kierunkowych: Łączniki krzyżowe PPH, PPN i PVDF, specyfikacje i dobór rurociągów przemysłowych

Inżynier zajmujący się linią galwaniczną szczegółowo opisał problem: główna głowica dystrybucyjna biegnie wzdłuż ściany, a cztery krople rozpylacza należy podawać z tego samego miejsca, dwie po lewej i dwie po prawej stronie, na tej samej wysokości. Można zbudować ten węzeł z dwóch trójników i złączki, podwajając spoiny i punkty nieszczelności, lub można to zrobić za pomocą jednej złączki: trójnika 4-kierunkowego, sprzedawanego również jako złączka krzyżowa lub czterokierunkowa, złączki odgałęźnej w kształcie plusa, której cztery otwory tej samej wielkości umożliwiają przecięcie i rozgałęzienie dwóch linii na jednym złączu topikowym.

Dla nabywców rur PPH, PPN i PVDF krótka odpowiedź jest następująca: prawidłowo określona liczba złączy o jednakowych nacięciach poprzecznych oszczędza czas instalacji i utrzymuje symetryczny przepływ odgałęzień, ale jednocześnie koncentruje cztery spoiny i cztery potencjalne błędy w jednym węźle. Odpowiednio dopasuj materiał, klasę ciśnienia i metodę spawania, a jest to najładniejsze dostępne rozwiązanie branżowe. Oto jak dokładnie to zrobić.

Czym właściwie jest koszulka 4-kierunkowa?

Trójnik czterokierunkowy to złączka w kształcie krzyża z czterema wylotami: prostą osią przebiegu i drugą parą odgałęzień pod kątem 90 stopni. Kiedy wszystkie cztery otwory mają tę samą średnicę, jest to równy krzyż; jeśli jedna lub więcej gałęzi jest mniejszych, staje się krzyżem redukującym. W słownictwie roślinnym terminy trójnik poprzeczny, czterokierunkowy i równy krzyż opisują to samo ciało.

Funkcjonalnie jest to trójnik z drugim odgałęzieniem. Standardowa koszulka zapewnia jeden start z głównej; krzyż zapewnia dwa przeciwne wyjścia w tym samym węźle, co ma znaczenie wszędzie tam, gdzie przepływ musi dzielić się symetrycznie lub gdzie dwie usługi muszą się krzyżować bez pionowego układania złączek. Określ jeden, kiedy potrzebujesz:

  • Kolektor dystrybucyjny dostarczający spraye, kroplowniki lub linie próbkujące po obu stronach magistrali.
  • Dwie linie technologiczne przecinające się na tej samej wysokości, oszczędzają kolana i przestrzeń pionową.
  • Symetryczny podział przepływu na dwa równoległe ciągi procesowe.
  • Otwory wentylacyjne, drenażowe lub oprzyrządowania po obu stronach wybiegu.

Armatura rozgałęźna wpisuje się w szerszą logikę transportu, łączenia i kontrolowania mediów; nasz przegląd główne funkcje złączek rurowych z tworzyw sztucznych obejmuje szerszy obraz.

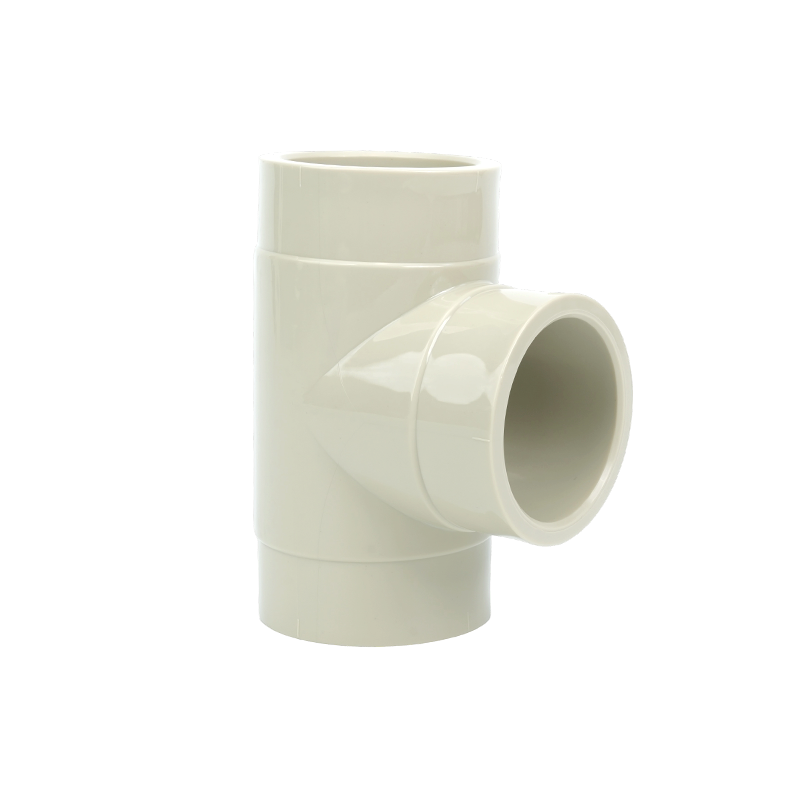

Koszulka 4-kierunkowa kontra koszulka standardowa: gdzie opłaca się czwarty outlet

Krzyż zawsze można zastąpić trójnikami na papierze. Na etapie zakupu i instalacji kompromisy wyglądają następująco:

Kluczowe różnice pomiędzy trójnikiem czterokierunkowym (równokrzyżowym) a standardowym trójnikiem równoramiennym w spawanym systemie rur z tworzywa sztucznego
Punkt porównania Standardowa równa koszulka Trójnik 4-kierunkowy (równy krzyż)
Otwory Trzy: bieg plus jedno odgałęzienie 90° Cztery: bieg plus dwie przeciwne gałęzie pod kątem 90°
Połączenia topione na węzeł Trzy Cztery
Karmienie dwóch przeciwstawnych gałęzi Dwa trójniki plus sprzęgło lub element szpuli Jedna złączka, jedna sekwencja spawania
Punkty nieszczelności w węźle Więcej stawów do monitorowania Mniej połączeń w jednej kompaktowej obudowie
Naturalna rola Proste pojedyncze starty Rozmaitości, skrzyżowania i podział symetryczny

Zasada działania wynikająca z praktyki instalacyjnej: wybierz krzyż, gdy obie gałęzie wykonują prawdziwy obowiązek. Jeśli drugi wylot to tylko przyszłość, załóż trójnik i postaw na prostotę lub weź krzyż i zamknij zapasowy wylot zaślepką do zgrzewania kielichowego z tego samego materiału i tej samej klasy.

Wybór materiału: β-PPH, PPN i PVDF

Wybór materiału decyduje zarówno o zgodności chemicznej, jak i budżecie. Trzy tworzywa termoplastyczne zastosowane w tym programie dopasowania zachowują się bardzo odmiennie w trakcie użytkowania:

  • β-PPH (homopolimer polipropylenu z beta-nukleacjami): najważniejszy czynnik w procesach chemicznych i wodzie przemysłowej. Nukleacja beta udoskonala strukturę kryształu w celu uzyskania lepszej udarności i długotrwałego zachowania pod ciśnieniem niż standardowy PP-H, z szeroką odpornością na kwasy, zasady i roztwory soli w temperaturach mediów zwykle do około 95 ° C, z zastrzeżeniem obniżenia wartości znamionowych.
  • PPN: naturalny gatunek polipropylenu o podobnie szerokiej odporności chemicznej; seria rur jest wymieniona do 6 MPa, co ma znaczenie, gdy linia główna przebiega w wyższej klasie.
  • PVDF: fluoropolimer do zastosowań w chemii o wysokiej czystości i agresywnej chemii, w tym halogenów, mocnych kwasów i ultraczystej wody, o wytrzymałości temperaturowej znacznie wyższej od polipropylenu. Jego naturalnym środowiskiem jest mokry proces półprzewodników, prace farmaceutyczne i chemiczne.

Uszczelnienia podlegają tej samej decyzji: połączenia typu unifikacyjnego w tej serii są oferowane z elastomerami EPDM lub FPM, dlatego należy nazwać uszczelkę razem z materiałem korpusu, a nie po namyśle. Do ogólnych zastosowań w zakładach chemicznych i uzdatnianiu wody domyślnym wyborem jest równy krzyżak PPH z serii kielichowo-zgrzewalnej 1,6 MPa:

β-PPH Equal Cross Socket Fusion Fitting 1.6 MPa β-PPH Złączka krzyżowa z jednakowym gniazdem 1,6 MPa Do ogólnych zastosowań w zakładach chemicznych i uzdatnianiu wody, domyślnym wyborem jest ten równy krzyżak PPH z serii zgrzewanych kielichowo 1,6 MPa. Opcje uszczelnień EPDM lub FPM na złączach umożliwiają określenie elastomeru wraz z materiałem korpusu. Zobacz produkt →

Przejdź na PVDF, gdy linia transportuje media utleniające, jest gorąca lub wymaga czystości, i potwierdź ocenę serii w odniesieniu do rzeczywistych warunków procesu.

Wartości ciśnienia i obniżanie wartości znamionowych temperatury

Klasy ciśnienia podano dla wody o temperaturze 20°C. Serie złączek w tym programie są wymienione dla 1,0 MPa i 1,6 MPa, natomiast katalog rur obejmuje wyższe klasy z PPN i PVDF. Pamiętaj, że system jest tak mocny, jak jego najsłabszy element: jeśli rura ma wytrzymałość 1,6 MPa, a krzyżak 1,0 MPa, węzeł wyznacza sufit.

rura PPH Okucia PPH rura PPN Okucia PPN Rura PVDF Okucia z PVDF 1,6 MPa 1,6 MPa 6,0 MPa 1,6 MPa 6,0 MPa 1,6 MPa 0 2 4 6 MPa
Seria rur (najwyższa wymieniona klasa) Seria okuć (najwyższa klasa na liście)
Najwyższa klasa ciśnienia dla serii produktów wymieniona w katalogu producenta.

Temperatura zmniejsza wówczas wydajność. Zgodnie z planem systemy PP-H zapewniają około 60 procent ciśnienia nominalnego w temperaturze 60°C i około połowę w temperaturze 80°C; Dokładne współczynniki zależą od gatunku żywicy i standardu, dlatego należy traktować poniższą krzywą jako orientacyjną i potwierdzić ostateczne wartości w tabelach dostawców.

1.00 0.72 0.60 0.50 0.40 1.0 0.8 0.6 0.4 20 40 60 80 100 Średnia temperatura (°C) Względny współczynnik ciśnienia
Współczynnik obniżenia wartości znamionowych PP-H (orientacyjny)
Orientacyjne obniżenie wartości znamionowych w porównaniu do wartości znamionowej 20°C; potwierdzić w oparciu o obowiązującą normę i dane dostawcy.

Większości niespodzianek zapobiegają dwa nawyki: kupuj rury, złączki i zawory jako jeden dopasowany system, zamiast mieszać serie o różnej logice znamionowej, i uzyskaj pisemną tabelę ciśnienia i temperatury przed podpisaniem jakiejkolwiek linii, która się nagrzewa.

Metody łączenia i dyscyplina spawania

Krzyżak jest łączony jak każda złączka z tej serii: zgrzewanie kielichowe topliwe na gorąco w przypadku małych i średnich średnic lub krótkie i wydłużone style zgrzewania doczołowego z kielichem, dla których są wymiarowane niektóre serie, z adapterami kołnierzowymi i złączkami zarezerwowanymi dla punktów wymagających serwisowania. Cztery spoiny zbiegające się w jednym węźle podnoszą stawkę, dlatego należy uporządkować prace:

  1. Przed podgrzaniem czegokolwiek, przytnij końce rur pod kątem prostym, usuń zadziory i sprawdź owalność.
  2. Zamontuj na sucho cały węzeł i zaznacz orientację wszystkich czterech nóg; gdy złącze kielichowe ostygnie, złączki nie można obracać.
  3. Podgrzej rurę i złączkę na właściwej matrycy w określonej temperaturze grzejnika (około 260 °C w przypadku systemów PP) i przestrzegaj czasów nagrzewania i chłodzenia dla danej średnicy.
  4. Połącz bez skręcania, a następnie sprawdź, czy płaszczyzna poprzeczna jest prawidłowa w obu osiach przed zastygnięciem złącza.
  5. Podeprzyj każdą nogę niezależnie i poczekaj, aż węzeł całkowicie ostygnie przed próbą ciśnieniową.
β-PPH Equal Cross Short Butt-Weld Fitting β-PPH Równo-krzyżowa, krótka złączka do spawania doczołowego Łączone za pomocą krótkich lub wydłużonych spoin doczołowych, krzyż ten łączy cztery spoiny w jednym węźle. Dokładna kolejność prac i zwrócenie uwagi na większą sztywność złączki pomagają kontrolować ruchy termiczne i rozmieszczenie podpór. Zobacz produkt →

Zwróć także uwagę na sztywność: węzeł jest sztywniejszy niż otaczająca go rura, dlatego należy pozwolić na ruch termiczny w nóżkach i umieścić podpory blisko złączki, zamiast wieszać kolektory lub zawory na odgałęzieniu.

Równe lub zmniejszające: wymiarowanie krzyża

Równy krzyż utrzymuje wszystkie cztery otwory na średnicy przebiegu, a arytmetyka przepływu jest prosta. Krzyżak redukcyjny kurczy jedną parę odgałęzień wewnątrz tego samego korpusu, oszczędzając oddzielną redukcję przyspawaną do trójnika, co jest wygodne, gdy małe odgałęzienia zasilają punkty dozowania lub instrumenty z większej magistrali. Dobieraj gałęzie pod kątem prędkości, a nie tylko wygody: zbyt małe ograniczają start, zbyt duże zwiększają koszty i martwą objętość.

β-PPH Reducing Cross Socket Fusion Fitting 1.6 MPa Redukcyjna złączka krzyżowa β-PPH 1,6 MPa Ten krzyż redukcyjny kurczy jedną parę odgałęzień w jednym korpusie, unikając oddzielnej redukcji przyspawanej do trójnika. Nadaje się do małych odpływów zasilających punkty dozowania lub instrumenty z większej sieci głównej, z rozmiarami odgałęzień dobranymi pod kątem prędkości. Zobacz produkt →

Kombinacje, których nie obejmują standardowe krzyżaki redukcyjne, rozwiązuje się na stole warsztatowym: krzyż równy plus prosta redukcyjna pokrywają resztę i oba są pozycjami katalogowymi.

Gdzie koszulka 4-kierunkowa zdobywa swoje miejsce

  • Linie do galwanizacji i obróbki powierzchni, gdzie głowice natryskowe i płuczące rozgałęziają się w obu kierunkach.
  • Płozy do transportu chemikaliów z symetrycznymi przyłączami zasilania i powrotu.
  • Płuczki i zespoły uzdatniania wody rozdzielające przepływ na równoległe stopnie.
  • Pętle półprzewodnikowe i farmaceutyczne o wysokiej czystości zbudowane z PVDF.
  • Systemy akwakultury i morskie wysyłające wodę morską do wielu zbiorników.

Wspólnym wątkiem jest brak korozji: tworzywa sztuczne przenoszą agresywne lub zasolone media bez uszkodzeń okładzin lub rdzy w węzłach, a także chronią płyn przed zanieczyszczeniami metalicznymi w sytuacjach, w których czystość ma kluczowe znaczenie.

Często zadawane pytania

Czy koszulka 4-kierunkowa to to samo, co krzyż?

Tak. Krzyż, czterokierunkowy, krzyżowy i czterokierunkowy, wszystkie opisują ten sam korpus w kształcie plusa. Równe oznacza, że ​​wszystkie cztery otwory mają tę samą średnicę; redukcja oznacza, że ​​jedna lub więcej gałęzi jest mniejszych.

Czy nieużywany odpływ można zamknąć tak, aby złączka działała jak trójnik?

Tak. Zaślepka do rury kielichowej z tego samego materiału i klasy ciśnieniowej skutecznie zamyka zapasowe odgałęzienie, co jest powszechnym sposobem budowania w przyszłości.

Jakie ciśnienie może wytrzymać równy krzyż PPH?

Wartości znamionowe serii wynoszą 1,0 MPa i 1,6 MPa dla wody o temperaturze 20 ° C i spadają wraz ze wzrostem temperatury. Zawsze dobieraj węzeł w oparciu o komponent o najniższej wartości znamionowej w cyklu i stosuj obniżenie wartości znamionowych temperatury.

Który materiał pasuje do wody morskiej czy wody dejonizowanej?

Do zastosowań w wodzie morskiej i akwakulturze β-PPH zapewnia najlepszą równowagę kosztów i odporności. W przypadku wody dejonizowanej lub ultraczystej oraz w przypadku agresywnych chemikaliów na gorąco należy określić PVDF.

Jeden producent dba o dopasowanie całego węzła: od 2008 roku baza produkcyjna w Dongtai w Jiangsu produkuje mieszanki surowców, rury i kształtki β-PPH, PPN i PVDF oraz powiązane z nimi zawory, przy czym klasy ciśnienia i style spawania są skoordynowane w całym zakresie. Wyślij szkic linii lub po prostu potrzebne średnice i klasę ciśnienia, a zespół potwierdzi odpowiedni krzyż równy lub redukcyjny dla Twojego systemu poprzez strona kontaktowa .
