Jakie są metody łączenia złączek β-PPH?

Przegląd metod łączenia złączek β-PPH

Każda metoda łączenia złączek β-PPH służy innemu celowi w systemie rur z tworzyw sztucznych, a właściwy wybór zależy od średnicy rury, ciśnienia roboczego i częstotliwości otwierania złącza w celu konserwacji. Poniższa tabela podsumowuje cztery metody powszechnie stosowane przez producentów i instalatorów.

Połączenie gniazda termotopliwego

Fuzja mufowa jest najpowszechniej stosowaną metodą łączenia złączek β-PPH w rurociągach o małych i średnich średnicach. Narzędzie grzewcze topi jednocześnie zewnętrzną powierzchnię rury i wewnętrzną ściankę kielicha złączki; gdy powierzchnie osiągną stan plastyczny, rurę wkłada się do kielicha złączki i trzyma pod lekkim ciśnieniem, aż stop ostygnie i uformuje jedną jednorodną bryłę.

Kluczowe dane dotyczące procesu stosowane przez większość producentów są następujące.

Ponieważ złącze zostaje stopione chemicznie, a nie zaciśnięte mechanicznie, prawidłowo wykonane złącze kielichowe osiąga prawie taką samą wytrzymałość ścianki jak sam korpus rury, dlatego pozostaje domyślnym wyborem w przypadku rurociągów paneli słonecznych, półprzewodników i biochemicznych.

Zgrzewanie doczołowe dla większych średnic

Gdy średnica przekracza DN110, oprzyrządowanie gniazdowe staje się niepraktyczne, dlatego przejmuje się zgrzewanie doczołowe. Obydwa końce rury lub kształtki są licowane płasko za pomocą strugarki obrotowej, a następnie dociskane do podgrzewanej płyty, aż obie powierzchnie stopią się równomiernie. Płytę wyjmuje się, a dwie stopione powierzchnie dociska się do siebie pod kontrolowaną siłą, tworząc ciągłą spoinę ściegową.

Złączki do spawania doczołowego z krótkim i przedłużonym gniazdem o ciśnieniu 1,0 MPa są zwykle wybierane do głównych kolektorów dystrybucyjnych, podczas gdy warianty z przedłużonym gniazdem zapewniają dłuższe złącze wtapialne w rurociągach narażonych na wibracje lub cykle termiczne, takich jak pętle chłodzące przy produkcji żelaza.

Seria złączek β-PPH według typu połączenia

Każdy poniższy produkt reprezentuje odrębną konfigurację połączeń, od bezpośrednich złączy kielichowych po złącza kołnierzowe i kolankowe, wszystkie wyprodukowane zgodnie ze standardami ciśnienia roboczego 1,0 MPa.

Bezpośrednie dopasowanie gniazda zęba wewnętrznego

Fuzja gniazd

Bezpośrednie dopasowanie zęba zewnętrznego

Fuzja gniazd

Złącze kolankowe 45 stopni

Fuzja gniazd

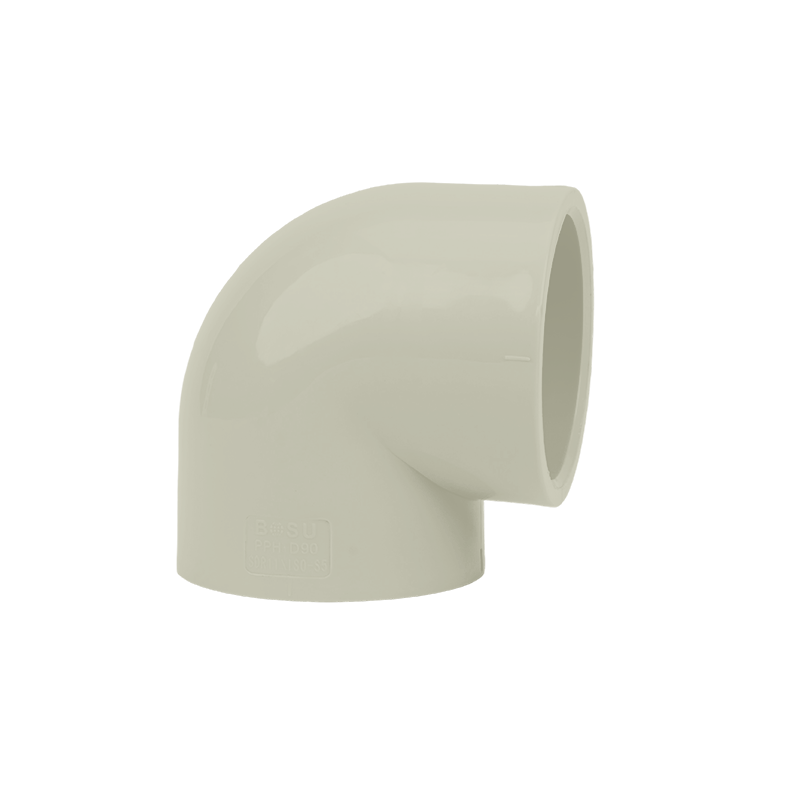

Złącze kolankowe 90 stopni

Fuzja gniazd

Zintegrowane złącze kołnierzowe

Połączenie kołnierzowe

Połączenie kołnierzowe do połączeń rozłącznych

Połączenia kołnierzowe są stosowane wszędzie tam, gdzie odcinek rurociągu musi być wielokrotnie otwierany, na przykład na wlocie systemów zaworowych, na ssaniu pompy lub w obudowie filtra. Zintegrowaną złączkę kołnierzową z kielichem wtapia się najpierw w rurę przy użyciu standardowego procesu topienia na gorąco, a luźny pierścień podkładowy wraz ze śrubami zaciska następnie dwie powierzchnie kołnierzy razem z uszczelką pomiędzy nimi.

Ponieważ złącze wtapialne przenosi obciążenie ciśnieniem, a powierzchnie śrubowe zapewniają jedynie ściskanie uszczelki, złącza kołnierzowe łączą w sobie wytrzymałość złącza topionego z wygodą połączenia śrubowego i demontowalnego. Jest to preferowany interfejs pomiędzy rurociągiem β-PPH a dowolnym zaworem z tworzywa sztucznego zainstalowanym na linii.

Złącze gwintowane umożliwiające dostęp konserwacyjny

Złączki złączkowe składają się z trzech części: każda z dwóch połówek korpusu jest wtopiona lub przykręcona do końców rur, a nakrętka centralna łączy te dwie połówki razem z pierścieniem uszczelniającym z EPDM lub FPM. Metoda ta nie wymaga podgrzewania w momencie podłączania lub rozłączania, dlatego jest preferowana w przypadku połączeń przyrządów, punktów pobierania próbek i płoz sprzętu, które są często serwisowane.

Dostępne są również pojedyncze złączki żeńskie z gwintowanymi końcami do przechodzenia linii β-PPH na rury metalowe lub PCV, a dedykowane złączki β-PPH do PVC rozszerzają tę elastyczność na systemy z mieszanymi materiałami powszechnie spotykane w akwariach, obiektach morskich i farmaceutycznych.

Dopasowanie metody podłączenia do ciśnienia i temperatury

Wybór sposobu połączenia to nie tylko kwestia średnicy. Materiał β-PPH charakteryzuje się długoterminowym zakresem temperatur roboczych od -20°C do 100°C i krótkotrwałą granicą 110°C, ale pojemność ciśnieniowa spada wraz ze wzrostem temperatury. Przy 60°C maksymalne ciśnienie robocze spada do mniej więcej połowy ciśnienia nominalnego, dlatego w miarę wzrostu temperatury należy ponownie rozważyć metodę połączenia i grubość ścianki.

Lista kontrolna parametrów spawania dla niezawodnych połączeń

Niezależnie od tego, która metoda połączenia zostanie zastosowana, awaria złącza prawie zawsze wynika z przygotowania lub kontroli procesu, a nie z samego złączki. Poniższa lista kontrolna odzwierciedla kolejność, którą stosuje większość producentów na miejscu.

• Przed rozpoczęciem zgrzewania należy usunąć olej, kurz i rdzę z powierzchni rur i złączek.
• Przytnij końce rur pod kątem prostym za pomocą specjalnego narzędzia tnącego, aby powierzchnie łączące były prostopadłe i wolne od zadziorów.
• Utrzymuj temperaturę płyty grzewczej w zakresie od 210°C do 230°C, aby materiał zmiękł bez degradacji.
• Utrzymuj ciśnienie przez 8 do 12 sekund po połączeniu, aby stopiony materiał równomiernie wypełnił złącze.
• Przed przeniesieniem lub obciążeniem złącza należy odczekać co najmniej 30 sekund na naturalne ochłodzenie.
• Zanim linia zostanie oddana do użytku, należy przeprowadzić próbę szczelności, taką jak kontrola szczelności hydrostatycznej lub helowej.
• Sprawdź każdy ścieg spoiny pod kątem pęcherzyków, pęknięć lub niepełnego stopienia i natychmiast ponownie zespawaj, jeśli wykryje jakąkolwiek wadę.

Dlaczego jakość połączeń ma znaczenie dla rurociągów i systemów zaworów

Rurociąg β-PPH jest tak niezawodny, jak jego najsłabsze połączenie. Ponieważ łączniki β-PPH są często łączone z elementami zaworów z tworzywa sztucznego w liniach paneli słonecznych, półprzewodników, substancji chemicznych i liniach ochrony środowiska, niewłaściwie stopione lub niedokręcone połączenie może zagrozić całej sieci produktów rurowych, a nie tylko pojedynczemu połączeniu. Wybór właściwej metody dla każdej lokalizacji, przestrzeganie udokumentowanych parametrów spawania i weryfikacja każdego połączenia za pomocą próby ciśnieniowej to trzy praktyki, które konsekwentnie oddzielają instalacje o długim okresie eksploatacji od powtarzających się wezwań do konserwacji.
