Zależność pomiędzy średnicą rury, natężeniem przepływu, natężeniem przepływu i ciśnieniem

Po pierwsze, natężenie przepływu = natężenie przepływu × średnica wewnętrzna rury × średnica wewnętrzna rury × π 4; więc natężenie przepływu i natężenie przepływu mogą w zasadzie obliczyć inny parametr, znając go.

Ale jeśli znana jest średnica rury D i ciśnienie wewnątrz rury P, czy można obliczyć natężenie przepływu?

Odpowiedź brzmi: nie możesz jeszcze znaleźć natężenia przepływu i natężenia przepływu płynu w rurze. Wyobraź sobie, że na końcu rury znajduje się zawór, a gdy jest on zamknięty, w rurze panuje ciśnienie P, a natężenie przepływu w rurze wynosi zero.

Zatem natężenie przepływu w rurze nie jest określone przez ciśnienie w rurze, ale przez spadek ciśnienia w rurze po drodze. Dlatego pamiętaj o podaniu długości rury i różnicy ciśnień na obu końcach rury, aby określić natężenie przepływu i natężenie przepływu w rurze.

Jeżeli związek pomiędzy ciśnieniem i przepływem w rurze jest wprost proporcjonalny z punktu widzenia analizy jakościowej, to znaczy im większe ciśnienie, tym większy przepływ. Natężenie przepływu jest równe natężeniu przepływu razy przekrój. W przypadku dowolnego odcinka rury ciśnienie pochodzi tylko z jednego końca, to znaczy kierunek ciśnienia jest jednokierunkowy, a gdy jest zamknięty na wylocie w kierunku ciśnienia (zawór jest zamknięty), płyn w rurze znajduje się w stanie zabronionym. Po otwarciu wylotu jego natężenie przepływu zależy od ciśnienia w rurze.

Do analizy ilościowej można zainstalować manometr, przepływomierz lub zmierzyć przepustowość za pomocą hydraulicznych eksperymentów modelowych. W przypadku przepływu w rurze ciśnieniowej można go również obliczyć, a etapy obliczeń są następujące:

1. Oblicz opór właściwy S rurociągu. Jeżeli jest to stara rura żeliwna lub stara rura stalowa, można zastosować wzór Sheveleva do obliczenia oporu właściwego rurociągu s=0,001736/d^5,3 lub użyć s=10,3n2/d^5,33 do obliczenia lub sprawdzić odpowiednią tabelę;

2. Określ różnicę wysokości podnoszenia H=P/(ρg) pomiędzy dwoma końcami rurociągu. Jeżeli występuje spadek poziomy h (co oznacza, że początek rurociągu znajduje się h wyżej od końca), to H=P/(ρg) h

We wzorze: H: w m; P: to różnica ciśnień na obu końcach rury (a nie ciśnienie w określonym odcinku), P jest wyrażone w Pa;

3. Oblicz natężenie przepływu Q: Q = (H/sL)^(1/2)

4, natężenie przepływu V=4Q/(3,1416 * d^2)

Gdzie: Q —— natężenie przepływu w m^3/s;

H —— Różnica między słupem wody na początku i na końcu rury, w m;

L —— długość od początku do końca rury, w m.

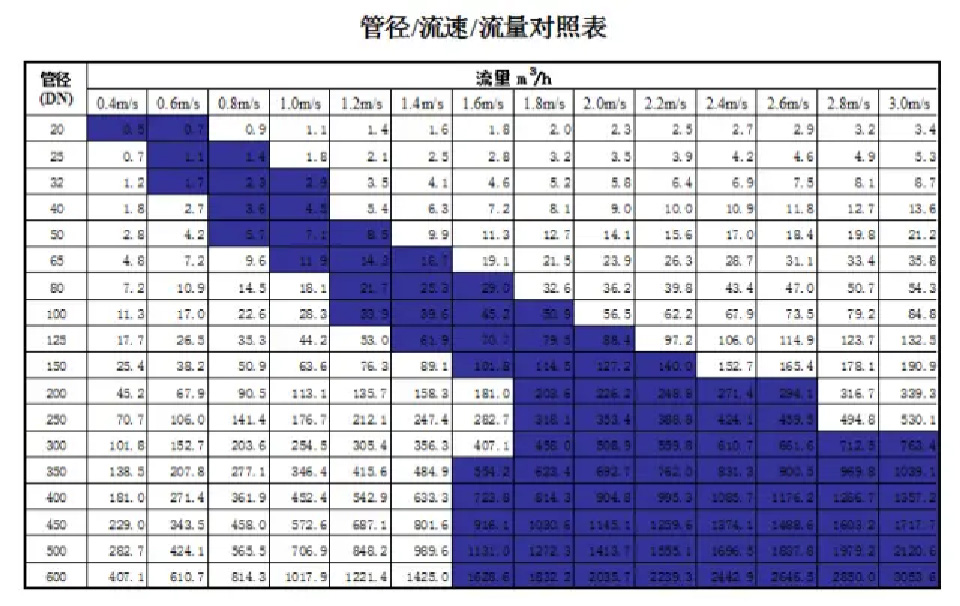

Uwaga: górny rząd to prędkość przepływu

Duża część danych pośrodku powyższej tabeli to ruch

Lewy rząd to nominalna średnica rury wodnej

Pytanie: „Który wybrać przy tak dużym przepływie?”

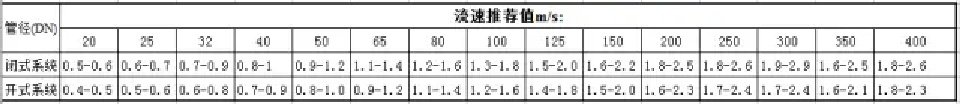

Nie spiesz się... Spójrz na poniższą tabelę (istnieje różnica pomiędzy systemem otwartym a systemem zamkniętym)
